Воздухораспределитель LAF 92 c фильтром высокой эффективности (класс очистки НЕРА) предназначен для организации воздухообмена в чистых помещениях лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.

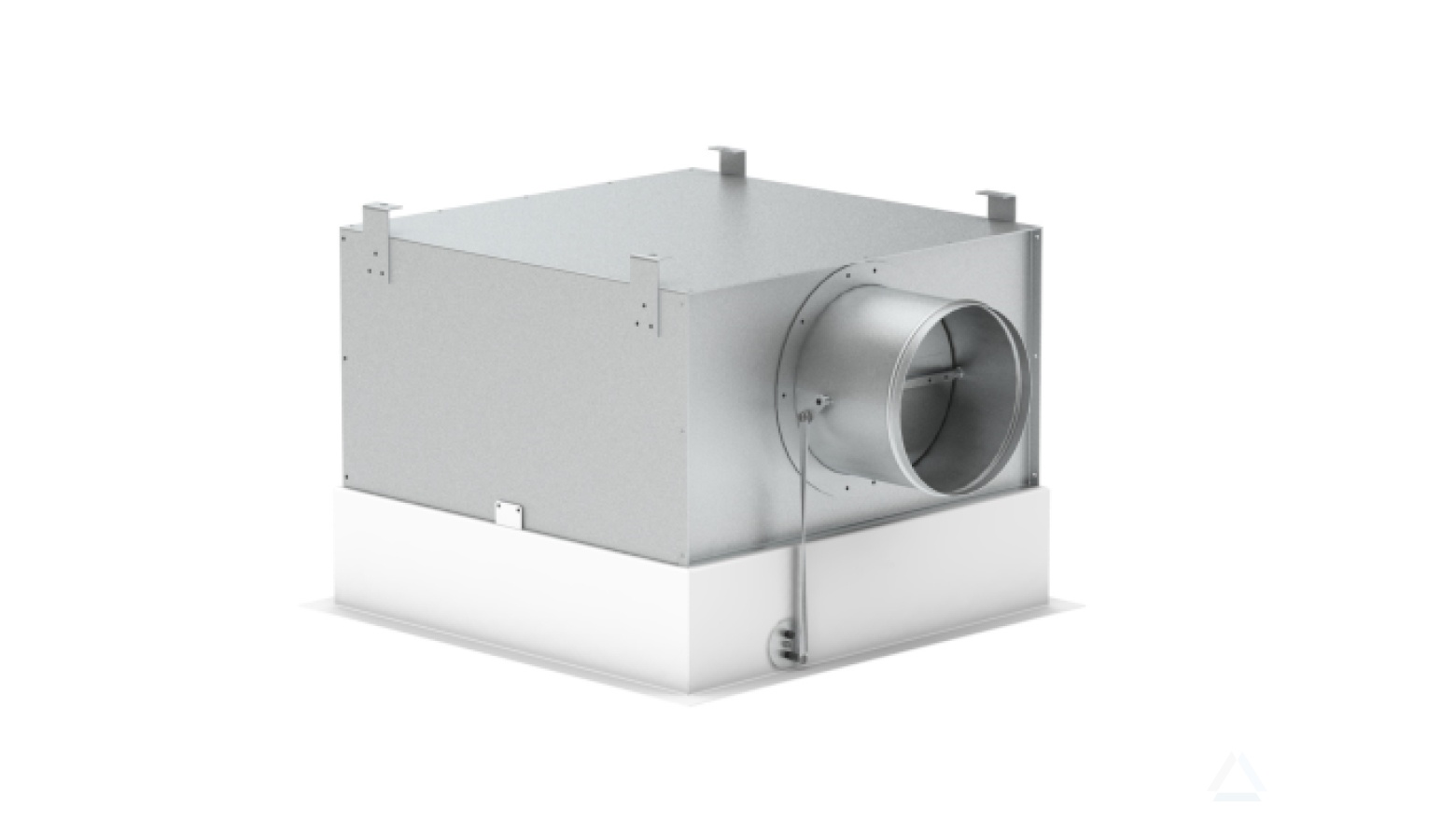

Воздухораспределитель состоит из герметичного стального корпуса с подводящим боковым или торцевым патрубком круглого сечения и воздухораздающей лицевой панели. При необходимости в подводящей магистрали перед воздухораспределителем может быть установлен герметичный запорный клапан. Контроль загрязнения фильтра осуществляется с помощью установленных на корпусе специальных штуцеров для измерения статического давления до и после фильтра.
Конструкция воздухораспределителя обеспечивает легкий доступ к фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция воздухораспределителя обеспечивает плотный прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности воздухораспределителя, что исключает утечки воздуха из зоны «грязного» воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.
Монтаж изделий — потолочный или настенный, как правило, в запотолочном пространстве. Крепление корпуса воздухораспределителя к строительным конструкциям потолка осуществляется с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9003). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
Размер фильтра Ш х В х Г мм | D Диаметр патрубка мм | W мм | L мм | W1 мм | L1 мм | L2 мм | L3 мм | H мм | H2 мм | Масса кг |
---|---|---|---|---|---|---|---|---|---|---|
530 х 530 х 78 | 250 | 600 | 600 | 514 | 410 | 728 | 613 | 429 + Г | 244 + Г | 16,8/18,7/22,7 |
1130 х 530 х 78 | 315 | 600 | 1200 | 514 | 1010 | 1360 | 1213 | 494 + Г | 277 + Г | 28/31/37 |
LAF 92 | X | X | ШхВхГ | X | X | X | X | X | X | X | X | X |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1 | Конструктивный тип воздухораспределителя 6 - воздухораспределитель для установки в проемы произвольного размера 7 - воздухораспределитель для установки в потолки ППМ 8 - воздухораспределитель для установки в потолки на открытой подвесной системе 9 - воздухораспределитель для установки в потолки производства Алгори |
2 | Расположение патрубка: 1 - верхнее расположение патрубка 2 - боковое расположение патрубка 3 - боковое расположение патрубка с уменьшенным высотным габаритом воздухораспределителя |
3 | Размеры устанавливаемого фильтра ШхВхГ, конструктивный тип воздухораспределителя Габаритный размер воздухораспределителя WxL, конструктивный тип |
4 | Тип уплотнения фильтра O - уплотнение отсутствует (только для конструктивного типа воздухораспределителя) S - уплотнение стандартное U - уплотнение U-образное, проверка герметичности посадки фильтра G - уплотнение гелевое |
5 | Диаметр патрубка |
6 | Подвесы 0 - отсутствуют 1 - присутствуют |
7 | Штуцер для присоединения измерителя аэродинамического сопротивления фильтра из чистого помещения 0 - отсутствует 1 - присутствует |
8 | Штуцер или датчик для присоединения измерителя аэродинамического сопротивления фильтра из меж потолочного пространства 0 - без штуцера и датчика 1 - со штуцером, без датчика 2 - со штуцером и датчиком |
9 | Заслонка патрубка 0 - заслонка отсутствует 1 - заслонка с ручной регулировкой из межпотолочного пространства, не герметичная 2 - заслонка с ручной регулировкой из межпотолочного пространства, герметичная 3 - заслонка с ручной регулировкой из чистого помещения, не герметичная 4 - заслонка заслонка с ручной регулировкой из чистого помещения, герметичная |
10 | Материал изготовления воздухораспределителя (нижняя камера/верхняя камера) М0 - х/к сталь RAL9003/оцинкованная сталь М1 - х/к сталь RAL9003/оцинкованная сталь с полимерным покрытием RAL9003 М2 - нержавеющая сталь/нержавеющая сталь M2/0 - нержавеющаю сталь/оцинкованная сталь M2/1 - нержавеющая сталь/оцинкованная сталь с полимерным покрытием RAL9003 |
11 | Тип решетки A1 - защитная решетка с круглой перфорацией; матириал - х/к сталь, покрытие - эмаль порошковая A2 - защитная решетка с квадратной перфорацией; материал — х/к сталь, покрытие — эмаль порошковая A3 - воздухораспределительная решетка; материал —х/к сталь, покрытие эмаль порошковая A3c - воздухораспределительная решетка; материал - х/к сталь, покрытие — эмаль порошковая B1 - защитная решетка с круглой перфорацией; материал — нержавеющая сталь B2 - воздухораспределительная решетка с квадратной перфорацией; материал — нержавеющая сталь B3 - воздухораспределительная решетка; материал — нержавеющая сталь B3c - воздухораспределительная решетка; материал — нержавеющая сталь |
12 | Устройство для крепления в сендвич-панель толщиной до 90 мм, для конструктивного типа 6 и расположения патрубка тип 1 - не указано отсутствует 1 - присутствуют |
