Воздухораспределитель для чистых помещений серии LAF 91

Воздухораспределитель LAF 91 c фильтром высокой эффективности (класс очистки НЕРА) предназначен для организации воздухообмена в чистых помещениях лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.

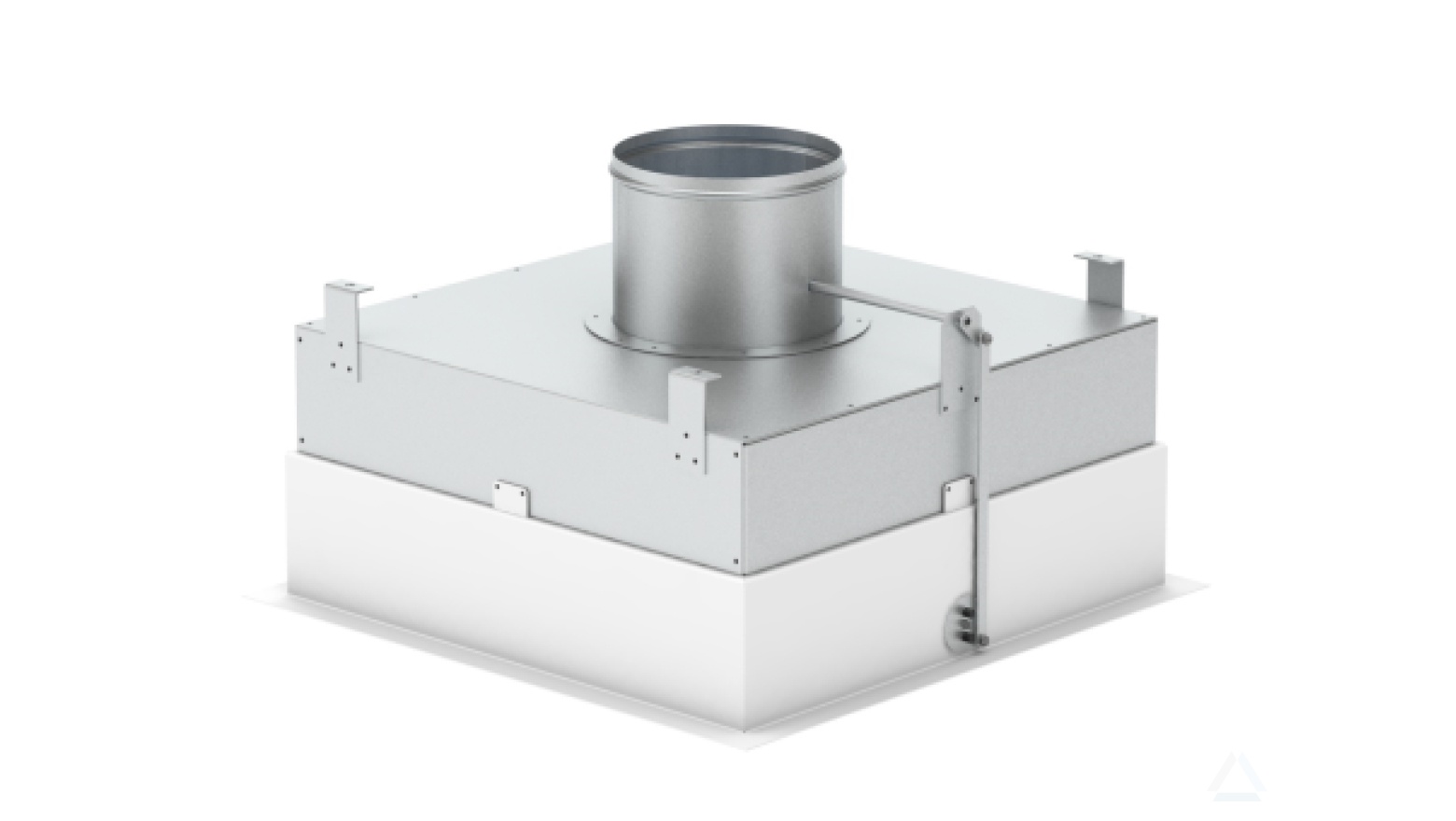

Воздухораспределитель состоит из герметичного стального корпуса с подводящим боковым или торцевым патрубком круглого сечения и воздухораздающей лицевой панели. При необходимости в подводящей магистрали перед воздухораспределителем может быть установлен герметичный запорный клапан. Контроль загрязнения фильтра осуществляется с помощью установленных на корпусе специальных штуцеров для измерения статического давления до и после фильтра.

Конструкция воздухораспределителя обеспечивает легкий доступ к фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция воздухораспределителя обеспечивает плотный прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности воздухораспределителя, что исключает утечки воздуха из зоны «грязного» воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.

Монтаж изделий — потолочный или настенный, как правило, в запотолочном пространстве. Крепление корпуса воздухораспределителя к строительным конструкциям потолка осуществляется с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.

Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9003). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.



Основные типоразмеры



Размер фильтра
Ш х В х Г
мм
D
Диаметр патрубка
мм
W
мм
L
мм
W1
мм
L1
мм
L2
мм
L3
мм
H
мм
H2
мм
Масса
кг
530 х 530 х 78 250 600 600 514 410 728 613 429 + Г 244 + Г 16,8/18,7/22,7
1130 х 530 х 78 315 600 1200 514 1010 1360 1213 494 + Г 277 + Г 28/31/37



Параметры для размещения заказа

LAF 91 X X ШхВхГ X X X X X X X X X
  1 2 3 4 5 6 7 8 9 10 11 12
1 Конструктивный тип воздухораспределителя
6 - воздухораспределитель для установки в проемы произвольного размера
7 - воздухораспределитель для установки в потолки ППМ
8 - воздухораспределитель для установки в потолки на открытой подвесной системе
9 - воздухораспределитель для установки в потолки производства Алгори
2 Расположение патрубка:
1 - верхнее расположение патрубка
2 - боковое расположение патрубка
3 - боковое расположение патрубка с уменьшенным высотным габаритом воздухораспределителя
3 Размеры устанавливаемого фильтра ШхВхГ, конструктивный тип воздухораспределителя
Габаритный размер воздухораспределителя WxL, конструктивный тип
4 Тип уплотнения фильтра
O - уплотнение отсутствует (только для конструктивного типа воздухораспределителя)
S - уплотнение стандартное
U - уплотнение U-образное, проверка герметичности посадки фильтра
G - уплотнение гелевое
5 Диаметр патрубка
6 Подвесы
0 - отсутствуют
1 - присутствуют
7 Штуцер для присоединения измерителя аэродинамического сопротивления фильтра из чистого помещения
0 - отсутствует
1 - присутствует
8 Штуцер или датчик для присоединения измерителя аэродинамического сопротивления фильтра из меж потолочного пространства
0 - без штуцера и датчика
1 - со штуцером, без датчика
2 - со штуцером и датчиком
9 Заслонка патрубка
0 - заслонка отсутствует
1 - заслонка с ручной регулировкой из межпотолочного пространства, не герметичная
2 - заслонка с ручной регулировкой из межпотолочного пространства, герметичная
3 - заслонка с ручной регулировкой из чистого помещения, не герметичная
4 - заслонка заслонка с ручной регулировкой из чистого помещения, герметичная
10 Материал изготовления воздухораспределителя (нижняя камера/верхняя камера)
М0 - х/к сталь RAL9003/оцинкованная сталь
М1 - х/к сталь RAL9003/оцинкованная сталь с полимерным покрытием RAL9003
М2 - нержавеющая сталь/нержавеющая сталь
M2/0 - нержавеющаю сталь/оцинкованная сталь
M2/1 - нержавеющая сталь/оцинкованная сталь с полимерным покрытием RAL9003
11 Тип решетки
A1 - защитная решетка с круглой перфорацией; матириал - х/к сталь, покрытие - эмаль порошковая
A2 - защитная решетка с квадратной перфорацией; материал — х/к сталь, покрытие — эмаль порошковая
A3 - воздухораспределительная решетка; материал —х/к сталь, покрытие эмаль порошковая
A3c - воздухораспределительная решетка; материал - х/к сталь, покрытие — эмаль порошковая
B1 - защитная решетка с круглой перфорацией; материал — нержавеющая сталь
B2 - воздухораспределительная решетка с квадратной перфорацией; материал — нержавеющая сталь
B3 - воздухораспределительная решетка; материал — нержавеющая сталь
B3c - воздухораспределительная решетка; материал — нержавеющая сталь
12 Устройство для крепления в сендвич-панель толщиной до 90 мм, для конструктивного типа 6 и расположения патрубка тип 1
- не указано отсутствует
1 - присутствуют
